介護保険レンタル対応 在宅介護用ベッドミオレット・フォーユー

使いやすさの究極を目指し
介護ベッドは新たなステージへ

ミオレット・フォーユーは、医学的配慮、安全性への配慮、操作性への配慮、組立設置アフターサービスへの配慮を追求した、次世代のスタンダードを目指した新しい介護ベッドです。 JIS規格はもちろん、様々な事故事例、ヒヤリハットを参考に0から設計を見直し、5つの機構により、背上げ時に発生する「背圧・腹圧・ズレ」を大幅に低減・緩和することに成功しました。 片麻痺の方など障がいをお持ちの方に配慮した手元スイッチ、伝い歩きを考慮したボード形状、さらに、レンタルベッドとして求められる、組立設置、アフターサービスのしやすさを追求しました。
・特許第5089785号(ランバー機構)  ・特許第5089786号(手元スイッチ形状) ・特許第5089793号(樹脂ボード形状)

18種類の組合せ

隙間適合

産学連携によって研究開発されたユニバーサルを極めた介護ベッド

ユニバーサルデザインとは、高齢であることや障がいの有無などにかかわらず、すべての人が快適に利用できるような製品や建造物、生活空間などのデザインのことです。

ForUとは「User=利用者/介助者/顧客/組立サービス」「Universal=ユニバーサルデザイン」「Ultimate=究極の」「Usability=操作性・使いやすさ」という4つのUを合わせた造語です。

共同開発者

佐賀大学 医学部
地域医療科学教育研究センター
福祉健康科学部門

松尾 清美 准教授

宮崎大学工学部卒。 大学在学中に交通事故により車いす生活となる。多くの福祉機器メーカーとの研究開発をおこなうと共に、身体に障がいをお持ちの方々の住環境設計を1700件以上、福祉機器での生活行動支援を7500件以上実施。福祉住環境コーディネーター協会理事、日本障がい者スポーツ学会理事、日本リハビリテーション工学協会車いすSIG代表。

背上げ時に発生する「背圧・腹圧・身体のズレ」に配慮した5モーション機構

詳しく見る

背圧・腹圧・身体のズレを軽減する5モーション機構

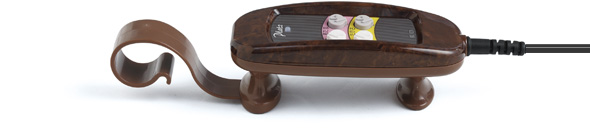

ユニバーサルデザインに基づいた手元スイッチ

持ちやすく使いやすいユニバーサルデザインに基づくニューデザインの手元スイッチ。

詳しく見る

手元スイッチ

解説ムービー

「ミオレット・フォーユー」紹介ムービー

「ミオレット・フォーユー」紹介ムービー(3分58秒)

「使用上の注意」紹介ムービー

「使用上の注意」紹介ムービー(3分00秒)

「使い方」紹介ムービー

「使い方」紹介ムービー(5分14秒)

「組立方法」紹介ムービー

「組立方法」紹介ムービー(8分00秒)

背上げ1モーター

  • 背1モーター
  • 背上げ70度
  • 背膝連動70度/25度
  • 高さ調節(手動)
●電動動作

背上げ:0-70度、脚上げ0-25度(連動のみ)、床面高さ調節/手動

●搭載機能

2段階フィッティング機構、ライジングモーション機構、ランバー機構、ヒップダウン機構、バックオフS機構

※手動によるベッドの昇降が可能です。

2モーター

  • 2モーター
  • 背上げ70º
  • 背膝連動70º/25º
  • 高さ調節
●電動動作

背上げ:0-70度、脚上げ0-25度(連動のみ)、床面高さ調節:25-63cm

●搭載機能

2段階フィッティング機構、ライジングモーション機構、ランバー機構、ヒップダウン機構、バックオフS機構

3モーター

  • 3モーター
  • 背上げ70º
  • 背膝連動70º/18º
  • 膝上げ18º
  • 高さ調節
●電動動作

背上げ:0-70度、脚上げ0-18度、背膝連動も可、床面高さ調節:25-63cm

●搭載機能

2段階フィッティング機構、ランバー機構、ヒップダウン機構、バックオフS機構

背上げ時に発生する「背圧・腹圧・身体のズレ」に配慮した5モーション機構

対応機種
  • 背1モーター
  • 2モーター
  • 3モーター

※足上げ先行のライジングモーション機構は背上げ1モーター、2モーターのみ対応。

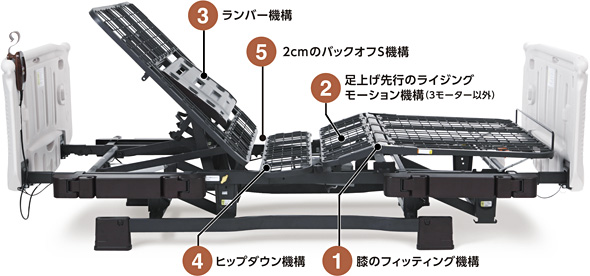

膝のフィッティング機構、ライジングモーション機構、ランバー機構、ヒップダウン機構、バックオフS機構を合わせた5モーション機構を搭載しています。

5モーション機構

  • ①膝のフィッティング機構
  • ②足上げ先行のライジングモーション機構
  • ③ランバー機構
  • ④ヒップダウン機構
  • ⑤2cmのバックオフS機構

背上げ時のズレを抑える2段階フィッティング機構

対応機種
  • 背1モーター
  • 2モーター
  • 3モーター

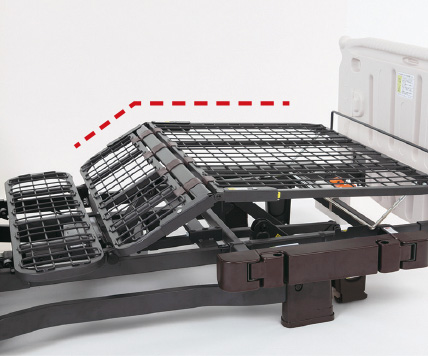

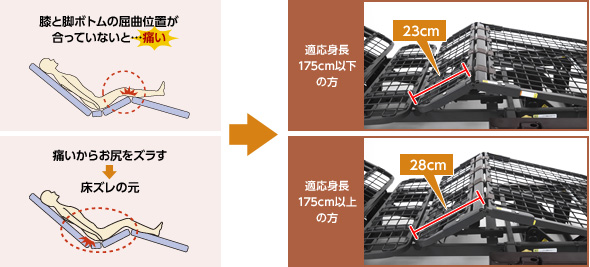

膝の位置とベッドの曲がる位置とが合っていないと背上げ時に身体が足方向へズレてしまいます。ミオレット・フォーユーは利用者の大腿部の長さに合わせ、パーツの変更なしで脚ボトムの屈曲位置を2段階に調節できます。

フィッティング機構

背上げ時のズレを抑える
1ボタン操作のライジングモーション機構

対応機種
  • 背1モーター
  • 2モーター

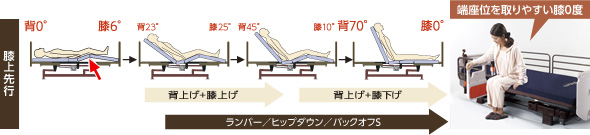

背上げボタンを押すと、自動的に膝から上がり、その後、背が上がりだす「ライジングモーション」。これにより、足方向へのズレを抑制します。端座位をとりやすくなります。

ライジングモーション機構

※背上げ単独の切り替えもワンタッチで可能です。
※背上げ1モーター、2モーターのみ対応

背上げ時の背圧を軽減し、呼吸を楽にしてくれるランバー機構

対応機種
  • 背1モーター
  • 2モーター
  • 3モーター

背圧軽減のため、背上げ時は「背抜き機構」、背下げ時は「牽引感(背が引っ張られる感覚)軽減」をランバーの動きで実現。ランバー機構により、背上げ時、背下げ時の背圧、腹圧軽減を実現しました。

※ON / OFF 切替可能

骨盤を起こし姿勢を崩しにくくするヒップダウン機構

対応機種
  • 背1モーター
  • 2モーター
  • 3モーター

背上げと同時に、自動的に臀部のボトムが傾斜します。これにより、骨盤を起こしズレを抑制します。

背圧・腹圧を軽減するバックオフS機構

対応機種
  • 背1モーター
  • 2モーター
  • 3モーター

背ボトムを後方に2cmスライドさせながら上半身を起こす背上げ機能で、腹部や背中の圧迫感を軽減します。また、特殊な背上げ機能により、通常、腰付近にもかかる背圧は、肩付近にかかるように設計され、肩の後ろに手を差し込むだけでも大幅に除圧できます。

背ボトムが2cmスライド

ご注意!
背上げ中に起きる背圧を放置すると呼吸困難になる恐れもあります。
※背圧については、自分で体を動かす事ができない人は特にご注意下さい。

脚のむくみを軽減させる足上げ機構では、
足先上げか、足先下げを簡単に選ぶことができます。

対応機種
  • 背1モーター
  • 2モーター
  • 3モーター

足先上げ

足先下げ

ご注意!
心不全の際は、脚が心臓の位置よりも高くならないように注意します。

ひとくちメモ
寝た状態になると内臓が横に広がり、肺を圧迫し容積が小さくなります。結果、息苦しさを感じることがあります。背上げ機能を使うことで、内臓が下がり肺の圧迫が無くなります。

床面高さが25~63cmまで昇降することで、
介助者の腰痛を防止できます。

対応機種
  • 2モーター
  • 3モーター

足方向へ8cmスイングしながら昇降しますが、25cmの最低床面高さと63cmの最高床面高さでヘッドボードは同じ位置になります。よってヘッドボード側は壁に近づけての設置が可能となります。(2モーター、3モーターのみ対応)

設置時のご注意
昇降するときに足元側へ約8cm円を描くように上下動しますので、足元側を壁に設置する場合は11cm 以上空けて下さい。

新搭載の手動昇降システム(背上げ1モーター専用)

対応機種
  • 背1モーター

ハンドルを回す事で、床面高さを25~40cmの間で調整可能です。

使用される方の身長やお部屋の大きさに合わせ
レギュラーサイズとショートサイズをご用意しました。

対応機種
  • 背1モーター
  • 2モーター
  • 3モーター

背ボトム・脚ボトムのみの購入で、全長サイズをレギュラーサイズからショートサイズへ切替が可能。

ボードに違いによる本体サイズ
ボードタイプ レギュラータイプ ショートタイプ
樹脂フラットタイプ 212.0cm 197.0cm
木製フラットタイプ 209.0cm 194.0cm
木製宮付タイプ 224.5cm 209.5cm

車椅子との移乗もすき間がなく安心な収納式サイドレールホルダー

対応機種
  • 背1モーター
  • 2モーター
  • 3モーター

サイドレールホルダーが収納できると、車椅子をベッドに密着させることが可能になり、移乗を楽に行うことができます。

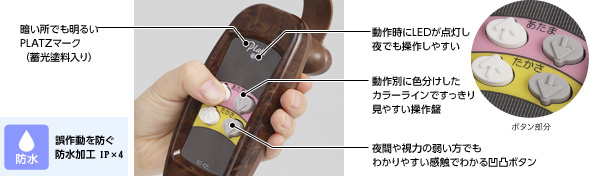

持ちやすく使いやすいユニバーサルデザインに基づく
ニューデザインの手元スイッチ

対応機種
  • 背1モーター
  • 2モーター
  • 3モーター

手元スイッチ

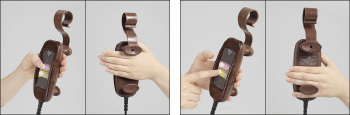

麻痺・リウマチ・握力の弱い方でも保持しやすいダブル・ホールドマウント

指の間ではさめるので、麻痺側の手でも落ちにくく、使いやすくなりました。

サイドレールやボードからの落下を考慮し、掛けやすい形状を追求しました。

引っ掛かりのないスムーズなスライドを実現。樹脂ボードにもちょい掛け可能!

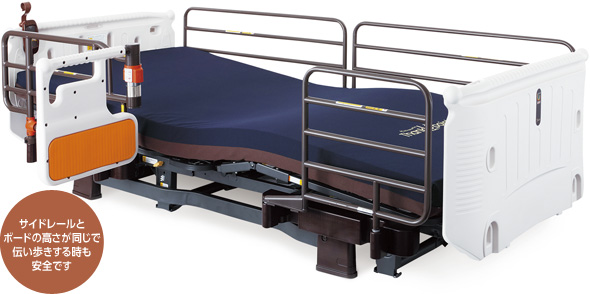

利用者・介助者にやさしいユニバーサルデザインの
ボードを3種類ご用意しました。

対応機種
  • 背1モーター
  • 2モーター
  • 3モーター

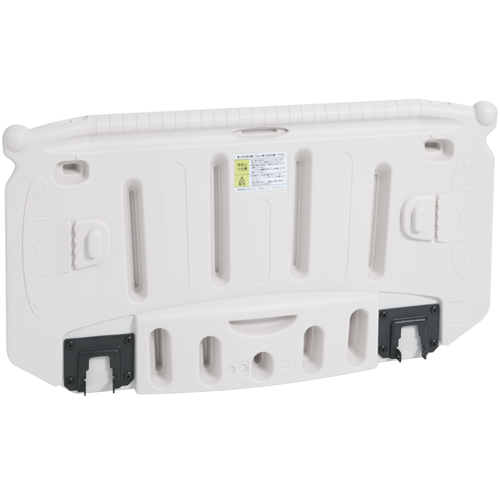

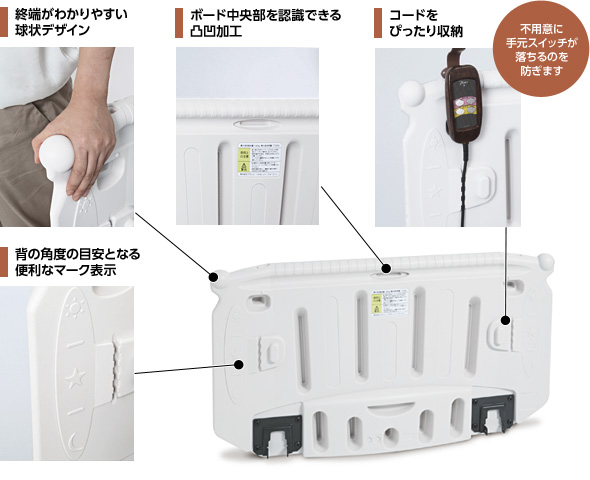

樹脂ボード

①終端がわかりやすい球状デザイン

②ボード中央部を認識できる凸凹加工

③コードをぴったり収納。不用意に手元スイッチが落ちるのを防ぎます

④背の角度の目安となる便利なマーク表示

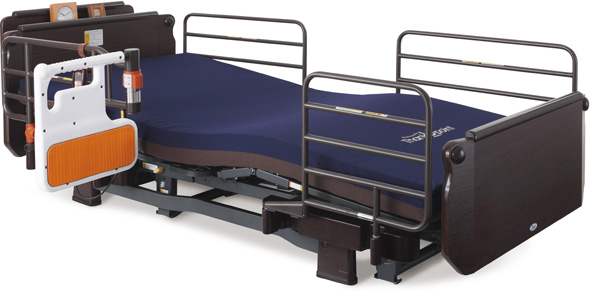

木製ボード

フラットタイプ

宮付タイプ

宮付タイプはティッシュやメガネなど小物を置くのに便利です。
※宮付きタイプは、一部種類によっては、設置できないティッシュボックスがございます。

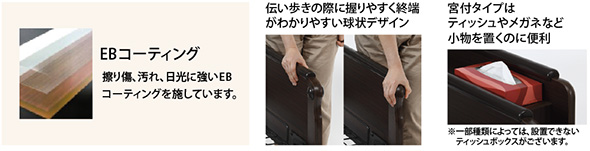

ボード表面にはEBコーティング

擦り傷、汚れ、日光に強いEBコーティングを施しています。

  • ①強靱な塗膜で、擦り傷、汚れ、日光に強い「EBコーティング層」
  • ②導管・木肌・凹凸感を創出「透明エンボス・オレフィンフィルム」
  • ③樹種デザインを表現「木目柄印刷層」
  • ④「着色ベース・オレフィンフィルム」

伝い歩きの際に握りやすく終端がわかりやすい球状デザイン

静音性・防水性にも優れた
デンマーク LINAK社製モーターを搭載

対応機種
  • 背1モーター
  • 2モーター
  • 3モーター

静音性・防水性(IP×4)に優れたデンマークのLINAK社製モーターを搭載。さらにお手入れがしやすくなりました。また、深夜でも気兼ねなくベッド操作が可能です。
※IP×4とは、全方向からの水の飛沫に対応した防水規格です。

樹脂タイプ

樹脂タイプ背上げ1モーター寸法図

※マットレスを含まないデータです。

タイプ レギュラータイプ ショートタイプ
型番 P100-11BD2 P100-12BD2
メーカー希望小売価格 オープン価格(非課税)
TAISコード 00631-000186 00631-000189
JANコード 4539940073691 4539940073721
マットレス
適合寸法
全長:190.0~192.0cm
幅:88.0~91.0cm
厚さ:最大厚18.0cm以下
全長:178.0cm
幅:88.0~91.0cm
厚さ:最大厚18.0cm以下
質量 92.0kg 90.5kg
梱包 6梱包
材質 本体ユニット:スチール、ABS樹脂
樹脂ボード:PE樹脂
床面高 25.0~40.0cm(手動)

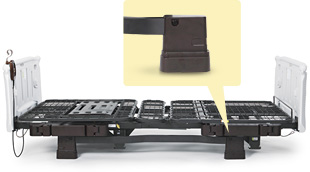

専用ハイトスペーサー装着時:+4.5cm
定格電圧 100V(50/60Hz)
定格消費電力 50W
モーター部 LINAK社製
最大使用者体重 138kg /安全使用荷重:174kg(1700N)
原産国 ベトナム

※ サイドレールホルダー使用時は全幅101.0cmとなります。
※ 床からベースフレームの間は6.5cmとなります。

樹脂タイプ背上げ2モーター寸法図

※マットレスを含まないデータです。

タイプ レギュラータイプ ショートタイプ
型番 P100-21BD2 P100-22BD2
メーカー希望小売価格 オープン価格(非課税)
TAISコード 00631-000192 00631-000195
JANコード 4539940073752 4539940073783
マットレス
適合寸法
全長:190.0~192.0cm
幅:88.0~91.0cm
厚さ:最大厚18.0cm以下
全長:178.0cm
幅:88.0~91.0cm
厚さ:最大厚18.0cm以下
質量 93.5kg 92.0kg
梱包 6梱包
材質 本体ユニット:スチール、ABS樹脂
樹脂ボード:PE樹脂
床面高 25.0~63.0cm
専用ハイトスペーサー装着時:+4.5cm
定格電圧 100V(50/60Hz)
定格消費電力 100W
モーター部 LINAK社製
最大使用者体重 138kg /安全使用荷重:174kg(1700N)
原産国 ベトナム

※ サイドレールホルダー使用時は全幅101.0cmとなります。
※ 昇降時はスイングしながら昇降する為、脚側は8cm以上、頭側は1cm以上のスペースが必要です。
※ 床からベースフレームの間は6.5cmとなります。

樹脂タイプ背上げ3モーター寸法図

※マットレスを含まないデータです。

タイプ レギュラータイプ ショートタイプ
型番 P100-31BD2 P100-32BD2
メーカー希望小売価格 オープン価格(非課税)
TAISコード 00631-000198 00631-000201
JANコード 4539940073813 4539940073844
マットレス
適合寸法
全長:190.0~192.0cm
幅:88.0~91.0cm
厚さ:最大厚18.0cm以下
全長:178.0cm
幅:88.0~91.0cm
厚さ:最大厚18.0cm以下
質量 97.0kg 95.5kg
梱包 6梱包
材質 本体ユニット:スチール、ABS樹脂
樹脂ボード:PE樹脂
床面高 25.0~63.0cm
専用ハイトスペーサー装着時:+4.5cm
定格電圧 100V(50/60Hz)
定格消費電力 100W
モーター部 LINAK社製
最大使用者体重 138kg /安全使用荷重:174kg(1700N)
原産国 ベトナム

※ サイドレールホルダー使用時は全幅101.0cmとなります。
※ 昇降時はスイングしながら昇降する為、脚側は8cm以上、頭側は1cm以上のスペースが必要です。
※ 床からベースフレームの間は6.5cmとなります。

木製フラットタイプ

木製フラットタイプ背上げ1モーター寸法図

※マットレスを含まないデータです。

タイプ レギュラータイプ ショートタイプ
型番 P100-11AA1 P100-12AA1
メーカー希望小売価格 オープン価格(非課税)
TAISコード 00631-000184 00631-000187
JANコード 4539940073677 4539940073707
マットレス
適合寸法
全長:190.0~195.0cm
幅:88.0~91.0cm
厚さ:最大厚18.0cm以下
全長:178.0~181.0cm
幅:88.0~91.0cm
厚さ:最大厚18.0cm以下
質量 97.5kg 96.0kg
梱包 6梱包
材質 本体ユニット:スチール、ABS樹脂
木ボード:MDFオレフィン化粧合板、天然木
床面高 25.0~40.0cm(手動)
専用ハイトスペーサー装着時:+4.5cm
定格電圧 100V(50/60Hz)
定格消費電力 50W
モーター部 LINAK社製
最大使用者体重 138kg /安全使用荷重:174kg(1700N)
原産国 ベトナム

※ サイドレールホルダー使用時は全幅101.0cmとなります。
※ 床からベースフレームの間は6.5cmとなります。

木製フラットタイプ背上げ2モーター寸法図

※マットレスを含まないデータです。

タイプ レギュラータイプ ショートタイプ
型番 P100-21AA1 P100-22AA1
メーカー希望小売価格 オープン価格(非課税)
TAISコード 00631-000190 00631-000193
JANコード 4539940073738 4539940073769
マットレス
適合寸法
全長:190.0~195.0cm
幅:88.0~91.0cm
厚さ:最大厚18.0cm以下
全長:178.0~181.0cm
幅:88.0~91.0cm
厚さ:最大厚18.0cm以下
質量 99.0kg 97.5kg
梱包 6梱包
材質 本体ユニット:スチール、ABS樹脂
木ボード:MDFオレフィン化粧合板、天然木
床面高 25.0~63.0cm
専用ハイトスペーサー装着時:+4.5cm
定格電圧 100V(50/60Hz)
定格消費電力 100W
モーター部 LINAK社製
最大使用者体重 138kg /安全使用荷重:174kg(1700N)
原産国 ベトナム

※ サイドレールホルダー使用時は全幅101.0cmとなります。
※ 昇降時はスイングしながら昇降する為、脚側は8cm以上、頭側は1cm以上のスペースが必要です。
※ 床からベースフレームの間は6.5cmとなります。

木製フラットタイプ背上げ3モーター寸法図

※マットレスを含まないデータです。

タイプ レギュラータイプ ショートタイプ
型番 P100-31AA1 P100-32AA1
メーカー希望小売価格 オープン価格(非課税)
TAISコード 00631-000196 00631-000199
JANコード 4539940073790 4539940073820
マットレス
適合寸法
全長:190.0~195.0cm
幅:88.0~91.0cm
厚さ:最大厚18.0cm以下
全長:178.0~181.0cm
幅:88.0~91.0cm
厚さ:最大厚18.0cm以下
質量 102.5kg 101.0kg
梱包 6梱包
材質 本体ユニット:スチール、ABS樹脂
木ボード:MDFオレフィン化粧合板、天然木
床面高 25.0~63.0cm
専用ハイトスペーサー装着時:+4.5cm
定格電圧 100V(50/60Hz)
定格消費電力 100W
モーター部 LINAK社製
最大使用者体重 138kg /安全使用荷重:174kg(1700N)
原産国 ベトナム

※ サイドレールホルダー使用時は全幅101.0cmとなります。
※ 昇降時はスイングしながら昇降する為、脚側は8cm以上、頭側は1cm以上のスペースが必要です。
※ 床からベースフレームの間は6.5cmとなります。

木製宮付タイプ

木製宮付タイプ背上げ1モーター寸法図

※マットレスを含まないデータです。

タイプ レギュラータイプ ショートタイプ
型番 P100-11AB1 P100-12AB1
メーカー希望小売価格 オープン価格(非課税)
TAISコード 00631-000185 00631-000188
JANコード 4539940073684 4539940073714
マットレス
適合寸法
全長:190.0~195.0cm
幅:88.0~91.0cm
厚さ:最大厚18.0cm以下
全長:178.0~181.0cm
幅:88.0~91.0cm
厚さ:最大厚18.0cm以下
質量 104.0kg 102.5kg
梱包 6梱包
材質 本体ユニット:スチール、ABS樹脂
木ボード:MDFオレフィン化粧合板、天然木
床面高 25.0~40.0cm(手動)
専用ハイトスペーサー装着時:+4.5cm
定格電圧 100V(50/60Hz)
定格消費電力 50W
モーター部 LINAK社製
最大使用者体重 138kg /安全使用荷重:174kg(1700N)
原産国 ベトナム

※ サイドレールホルダー使用時は全幅101.0cmとなります。
※ 床からベースフレームの間は6.5cmとなります。

木製宮付タイプ背上げ2モーター寸法図

※マットレスを含まないデータです。

タイプ レギュラータイプ ショートタイプ
型番 P100-21AB1 P100-22AB1
メーカー希望小売価格 オープン価格(非課税)
TAISコード 00631-000191 00631-000194
JANコード 4539940073745 4539940073776
マットレス
適合寸法
全長:190.0~195.0cm
幅:88.0~91.0cm
厚さ:最大厚18.0cm以下
全長:178.0~181.0cm
幅:88.0~91.0cm
厚さ:最大厚18.0cm以下
質量 105.5kg 104.0kg
梱包 6梱包
材質 本体ユニット:スチール、ABS樹脂
木ボード:MDFオレフィン化粧合板、天然木
床面高 25.0~63.0cm
専用ハイトスペーサー装着時:+4.5cm
定格電圧 100V(50/60Hz)
定格消費電力 100W
モーター部 LINAK社製
最大使用者体重 138kg /安全使用荷重:174kg(1700N)
原産国 ベトナム

※ サイドレールホルダー使用時は全幅101.0cmとなります。
※ 昇降時はスイングしながら昇降する為、脚側は8cm以上、頭側は1cm以上のスペースが必要です。
※ 床からベースフレームの間は6.5cmとなります。

木製宮付タイプ背上げ3モーター寸法図

※マットレスを含まないデータです。

タイプ レギュラータイプ ショートタイプ
型番 P100-31AB1 P100-32AB1
メーカー希望小売価格 オープン価格(非課税)
TAISコード 00631-000197 00631-000200
JANコード 4539940073806 4539940073837
マットレス
適合寸法
全長:190.0~195.0cm
幅:88.0~91.0cm
厚さ:最大厚18.0cm以下
全長:178.0~181.0cm
幅:88.0~91.0cm
厚さ:最大厚18.0cm以下
質量 109.0kg 107.5kg
梱包 6梱包
材質 本体ユニット:スチール、ABS樹脂
木ボード:MDFオレフィン化粧合板、天然木
床面高 25.0~63.0cm
専用ハイトスペーサー装着時:+4.5cm
定格電圧 100V(50/60Hz)
定格消費電力 100W
モーター部 LINAK社製
最大使用者体重 138kg /安全使用荷重:174kg(1700N)
原産国 ベトナム

※ サイドレールホルダー使用時は全幅101.0cmとなります。
※ 昇降時はスイングしながら昇降する為、脚側は8cm以上、頭側は1cm以上のスペースが必要です。
※ 床からベースフレームの間は6.5cmとなります。

ミオレット・フォーユー専用オプション

ご注意!

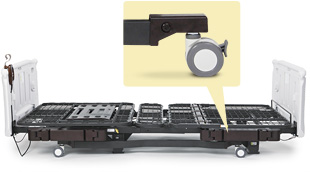

その他オプション

ご注意!

離床センサー

製品カタログ

写真:2015年度版Vol.2総合カタログの表紙

総合カタログ 2015 Vol.2
2015年10月発行

見る

PDF(2.1MB)

ご注意!
総合カタログ 2015 Vol.2に掲載してますケアレットシリーズは廃盤となりました。
ケアレットの新シリーズはケアレットシリーズ専用カタログ(2016年1月発行)をご覧下さい。

取扱説明書

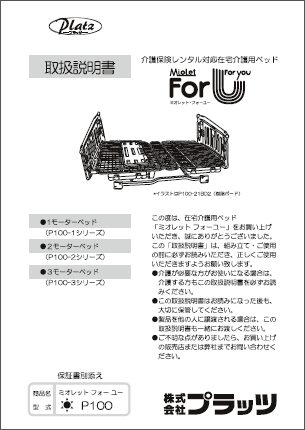

写真:2015年度版ミオレット・フォーユー取扱説明書の表紙
